內容丨淺談ALC條板墻與蒸壓加氣混凝土砌塊的對比分析
ALC是蒸壓輕質混凝土(Autoclaved Lightweight Concrete)的簡稱，板材以硅砂、水泥、石灰為主要材料，是由經防銹處理的鋼筋網片或鋼筋網籠加固、高壓蒸汽養護而成的多氣孔混凝土板材，是一種性能優越的綠色環保輕質建筑材料。其產品種類有屋面板、樓板、內墻板、外墻板，屬于裝配式建筑的一種。本文結合杭州市某住宅項目?jī)?nèi)隔墻工程，從性能、施工工藝、工期、經濟性方面對ALC條板墻與加氣混凝土砌塊進行對比分析。

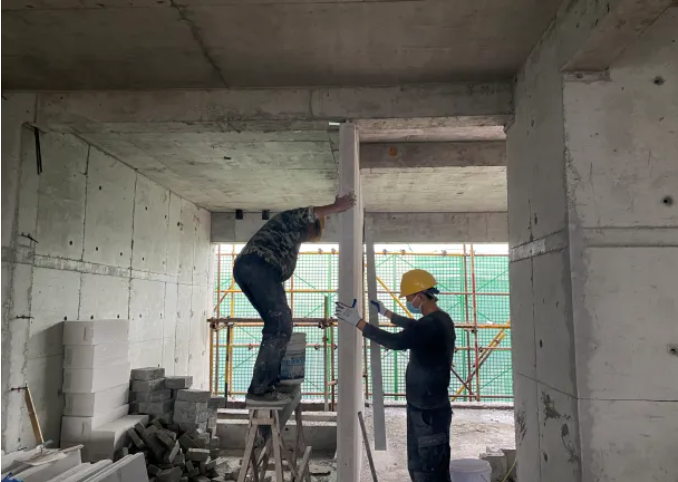

ALC條板墻

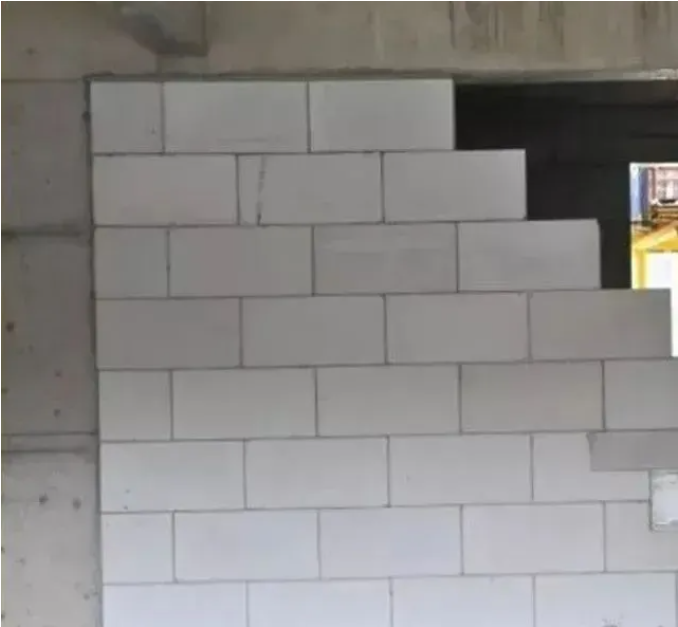

蒸壓加氣塊
本工程位于杭州市上城區四季青街道，總建筑面積約19萬㎡，其中地上建筑面積約13.3萬㎡。由17幢單體組成，其中11幢單體為15~24層住宅，其余6幢為公共建筑。高層住宅外墻采用砂加砌塊200厚、專用砂漿砌筑;主衛生間隔墻采用100厚或200厚燒結頁巖多孔磚、M10.0預拌砂漿砌筑;其余內墻均采用100厚或200厚ALC條板墻，采用專用粘結砂漿。
性能對比
1 綠色環保
ALC板材相比較蒸壓加氣混凝土砌塊，在生產過程中能源消耗低，同時ALC板不具有放射性，無有害氣體逸出，不含有石棉等對人體有害物質，在生產過程不會產生有害有毒物質，不會對環境造成污染，環保性能較好，是一種綠色環保材料。
2 耐火阻燃
ALC板是一種不燃的無機材料，具備很好的耐火性能，在作為墻板時，100mm厚ALC板耐火極限為3.6小時，150mm厚ALC板耐火極限不小于4小時，均達到一級耐火等級。由于ALC板是一種無機材料，且在內部配置有雙層雙向的鋼筋網片作為支撐，使其在明火或者受高溫環境狀態下，仍具有很好的化學及體積穩定性，不易發生大面積垮塌。然而普通蒸壓加氣混凝土砌塊內部沒有整體網架做支撐，遭遇火災時容易出現大面積垮塌現象。
3 隔音降噪
ALC板內部均勻分布著大量封閉氣孔，具有一般建筑材料所不具備的吸音隔音雙重性能。100mm厚ALC板隔聲指數為40.8db，由于ALC板為大板面，尺寸最大為600mm×6000mm，每塊面積最大可達3.6㎡，拼接面采用凹凸槽設計，使其整體性能均勻，整體隔音效果比其他小型砌塊更好。
蒸壓加氣混凝土砌塊由于需要專用粘結劑固定粘結，施工過程中會造成砌塊與砌塊之間存在縫隙，從而降低墻體整體隔音性能，100mm厚蒸壓加氣混凝土砌塊墻雙面抹灰隔音指數為41.0db。
4 輕質高強
ALC板在絕干狀態下，強度等級容重在425-625Kg/m3之間，蒸壓加氣混凝土砌塊容重為750-850 kg/m3之間，ALC板整體容重明顯比蒸壓加氣混凝土砌塊小，砌筑完成后整體墻體比蒸壓加氣混凝土砌塊墻體輕，可以大大降低結構樓板荷載取值;而且ALC板材內部增加了鋼筋網片，使得墻體整體穩定性及強度比蒸壓加氣混凝土砌塊墻體高。
施工工藝對比
由于ALC板材內部增加鋼筋網片加強措施，可以使單塊ALC板材平面尺寸適當增大，在施工過程中可減少墻體拼縫，從而減少墻體的裂縫、裂紋等質量缺陷。ALC板屬于裝配式預制構件，適合機械化作業，提高勞動生產率。
1 規格
本項目使用的ALC板為寬度600mm，厚度分別為100、150、200mm等，最大長度可達6米，也可按照現場尺寸定尺加工，且內部配有雙層雙向鋼筋網加強(附圖1、圖2)。

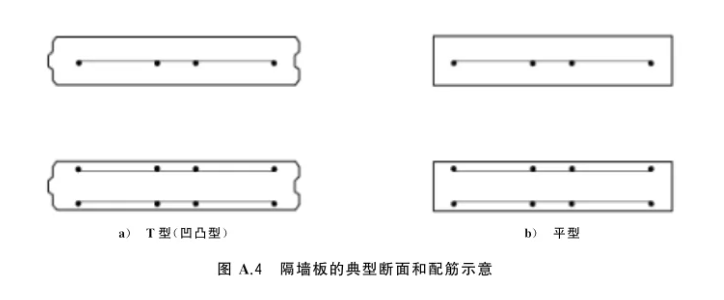

圖1 隔墻板的典型斷面和配筋示意圖

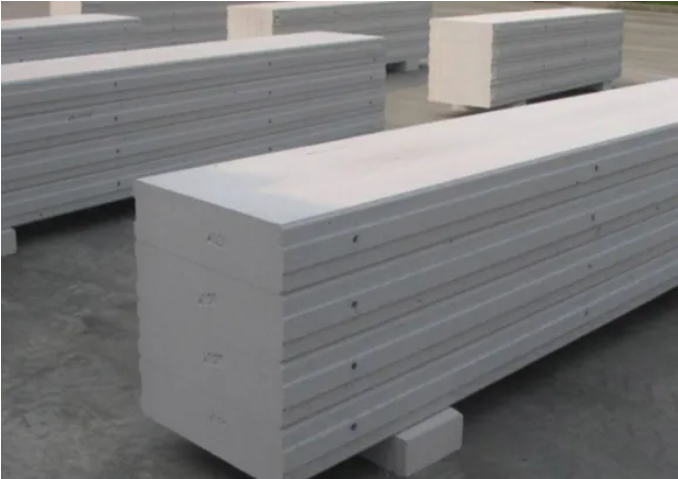

圖2 ALC板
蒸壓加氣混凝土砌塊一般長度為600mm，寬度為100、125、150、175、200等，高度為200、250、300mm，具體規格尺寸也可由采購單位與生產企業溝通確定，蒸壓加氣混凝土砌塊內部無鋼筋加強措施。

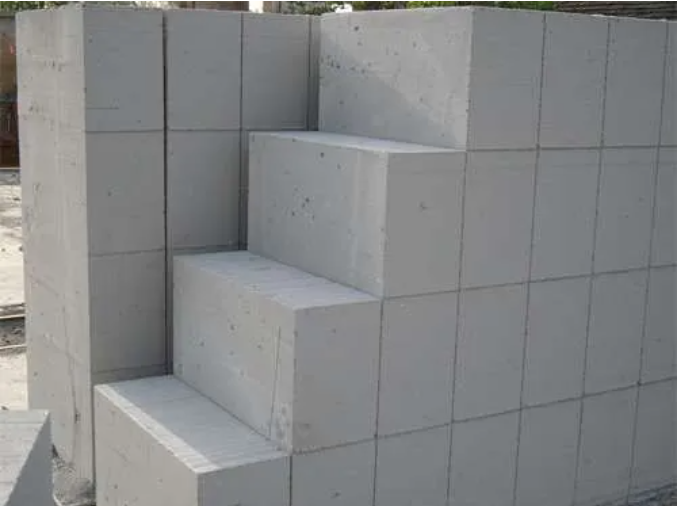

圖3 蒸壓加氣混凝土砌塊
2 施工工藝
ALC板：基層清理→定位放線→導墻施工(含基層鑿毛清理、鋼筋綁扎、支模板、混凝土施工)→根據墻體需求加工切割A(yù)LC板→ALC立板(立板前底部先涂抹專用砂漿，立板完成后，先臨時固定(塞木楔)，然后利用激光掃平儀校正墻板安裝的軸線與垂直度)(附圖4、圖5)→頂部與底部管卡安裝(附圖6)→拼接縫專用砂漿涂抹(附圖7)。
圖4 ALC立板

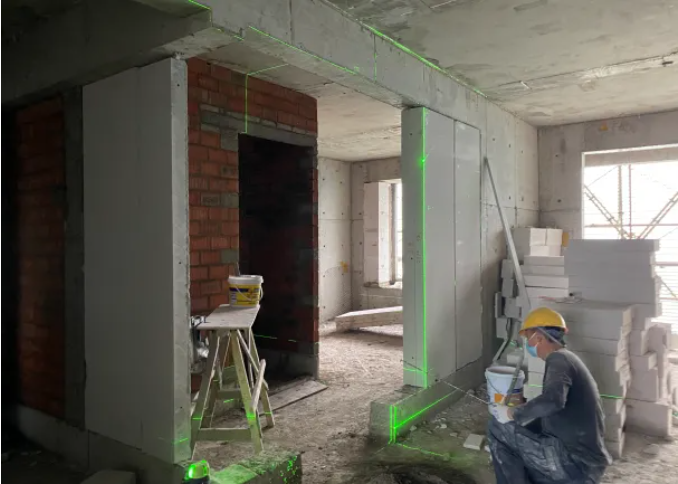

圖5 激光掃平儀復核

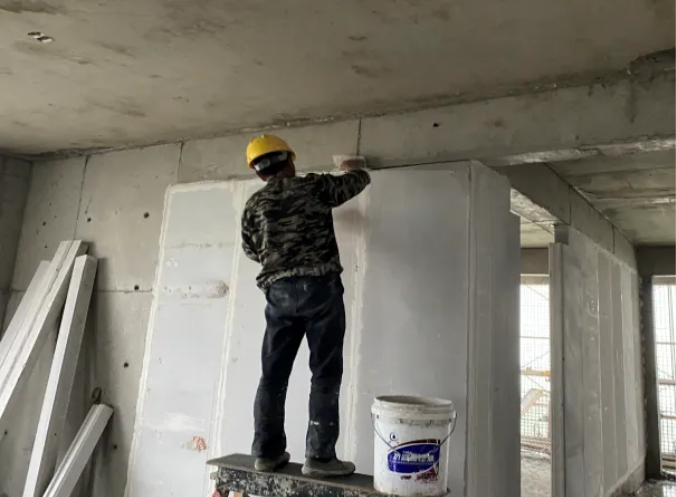

圖6 頂部管卡固定

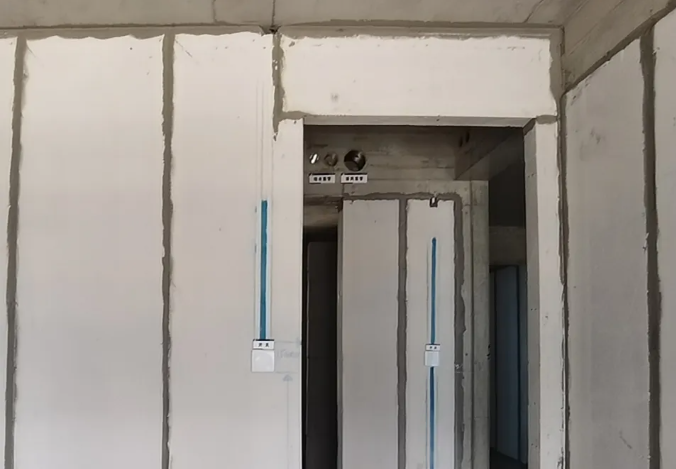

圖7 拼縫處理
蒸壓加氣混凝土砌塊：基層清理→定位放線→拉結筋設置、構造柱鋼筋綁扎→坎臺施工→調制砂漿→砌塊砌筑→過梁(圈梁)鋼筋綁扎→過梁(圈梁)、構造柱支模、澆筑混凝土→砌筑頂磚(砌筑完成后14天)。
3 輔助結構
以本項目為例，ALC板作為墻板使用時，不需要單獨設置構造柱、拉結筋、圈梁或過梁，安裝時需在丁字墻、轉角部位設置不少于三根鋼銷釘進行加強連接，門窗部位上口安裝配有內部配筋的專用過梁，而不需要輔助、加強的結構構件(附圖8、圖9)。
圖8 ALC專用過梁

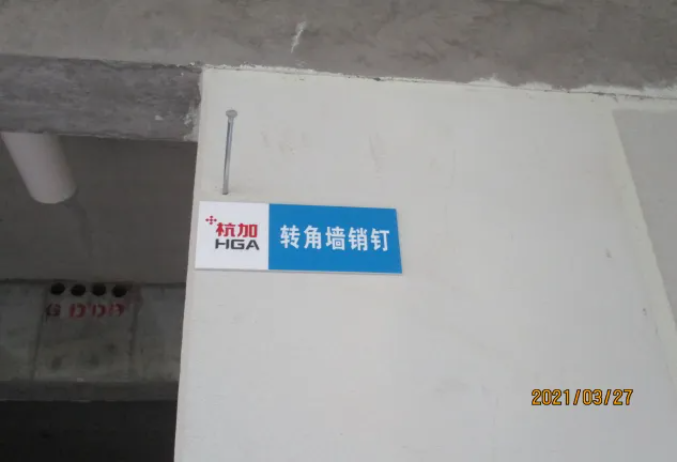

圖9 ALC轉角墻銷釘
蒸壓加氣混凝土砌塊作為墻體時，須根據相關建筑規范增加混凝土圈梁、構造柱、拉結筋、過梁等構造，以增加其整體穩定性及抗震性。
工期對比
1 安裝塊板
ALC板根據深化圖紙及現場尺寸實測核對，進行定尺加工，生產精度高，因此材料到達施工現場后即可進行組裝和拼接，并且可以采用干法連續作業，同時定制板材高度不受一次墻體砌筑高度限制，大大加快了施工進度。以本項目為例：高層住宅一層建筑面積約430㎡，只做內隔墻(不含廚衛)，施工班組具體安排如下：上料為2人，每天能完成3-4層的上料量;墻體前期固定安裝為一組2人，1.5天完成1層的工作量，在操作熟練且沒有干擾的情況下可達到1層/天;擠漿、塞縫工人為2人一組，每天可以完成2層的工程量，即按照平均估算完成一層墻體的上料、固定、擠漿工序需要近6個工日。
蒸壓加氣混凝土砌塊，受到層高、造型、排模及工人操作技能等因素影響，無法大面積定尺生產，砌筑時為濕法作業，須配合專用粘結劑施工，且一次砌筑高度不宜大于1.5m。蒸壓加氣混凝土砌塊施工班組一般為6-8人一組，4-5天/層，即完成一層的墻體工程量需要近30個工日，用工量明顯高于ALC板。
2 輔助結構
ALC板安裝只需要在板材底部設置導墻，不需要設置構造柱、圈梁或拉結筋等輔助結構，因此縮短了工期。
蒸壓加氣混凝土砌塊施工則需根據不同部位設置混凝土翻邊、構造柱、圈梁、過梁等輔助結構，故施工速度受到制約。
3 裝飾抹灰
ALC板只需在拼接、不同界面交接處進行掛網抹灰，安裝時垂直度和平整度達到要求的情況下，可直接批刮薄層砂漿或膩?zhàn)?，裝飾施工速度明顯提升。
蒸壓加氣混凝土砌塊在抹灰前為防止粉刷層開裂，須要在不同墻面交界處掛鋼絲網、墻面滿鋪耐堿網格布，然后進行常規粉刷作業，裝飾工序較多，速度較ALC板慢。
4 工序工種
以本項目為例，采用ALC板，只存在上料、安裝、擠漿和塞縫即可完成全部墻體工程施工;采用蒸壓加氣混凝土砌塊，需經歷二次結構、砌筑、抹灰等多道工序，中間又會有泥工、木工等多工種穿插施工，施工過程所需的工序會比ALC多。
綜合上述四個因素，ALC板與傳統蒸壓加氣混凝土砌塊施工工期相比，可提高4-5倍。
造價對比
1 材料
以本項目100mm厚ALC板作內墻為例，甲供價格(運輸?shù)绞┕がF(xiàn)場)約為100元/㎡;以200mm厚的蒸壓加氣混凝土砌塊為例，運輸?shù)焦さ貎r(jià)格約為260元/m3，折合平方米單價為52元/㎡。
2 砌筑
ALC板只需板間擠漿，材料費約10元/㎡，安裝人工和工具費用約為45元/㎡;蒸壓加氣混凝土砌塊專用粘結劑及攪拌、搬運等約8元/㎡，砌筑人工費約為30元/㎡。
3 抹灰
ALC板只需在不同界面交接處進行掛網抹灰，直接批刮膩?zhàn)樱瑹o(wú)此費用，但對安裝的垂直度、平整度要求相對較高;蒸壓加氣混凝土砌塊雙面抹灰砂漿及攪拌、搬運、鋼絲網、耐堿網格布等約15元/㎡，雙面抹灰人工費約為22元/㎡。
4 輔助結構
ALC板不需要設置拉結筋、構造柱、圈梁或配筋帶等輔助結構，無此費用;蒸壓加氣混凝土砌塊墻體需設拉結筋、構造柱、圈梁等，材料和人工費用造價約合20元/㎡。
5 措施費取費
ALC板可由廠家負責施工，價格一次包干，無措施費;框架結構蒸壓加氣混凝土墻體工程措施費及定額取費約為30元/㎡。
6 最終價格
綜上所述，采用100mm ALC板做墻體材料，直接費用和間接費在155元/㎡左右;采用100mm 蒸壓加氣混凝土砌塊做墻體，直接和間接造價在177元/㎡左右(不含因荷載增加的結構費用)，因此，采用ALC板做墻體可比蒸壓加氣混凝土砌塊降低造價22元/㎡，具體見表1：

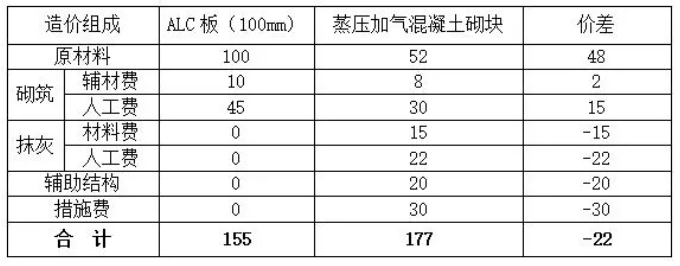

表1 造價對比分析表(元/㎡)
綜合評價
1、采用ALC板內隔墻，具有較好的隔音、耐火、耐久、抗震性能，與蒸壓加氣混凝土砌塊相比，在相同條件下可減少墻體厚度，增加室內使用面積約4%。
2、采用ALC板容重輕且厚度薄，比使用蒸壓加氣混凝土砌塊可減少墻體荷載約1/3～1/2，繼而使建筑物結構成本降低。
3、采用ALC板只需在不同界面交接處進行掛網批灰，比使用蒸壓加氣混凝土砌塊可以綜合降低裝飾費用約8%，但對安裝質量要求相對較高，要求墻體垂直度須控制在0-1mm范圍內。
4、采用ALC板做墻體材料比采用蒸壓加氣混凝土砌塊可以減少構造柱等工序，縮短工期約1/2。
5、采用ALC板不用大面抹灰，因此墻體裝飾面無明顯空鼓、裂縫等現象，而蒸壓加氣混凝土砌塊墻體裝飾面由于受各種因素影響，存在一定的質量缺陷。
6、ALC板為國家推廣的節能材料，在節能計算時更具優勢，其墻體保溫與墻體使用壽命能達到與建筑物同壽命周期，是理想的綠色環保材料。
參考文獻
1.《蒸壓加氣混凝土板》GB/T 15762-2020;
2.《蒸壓加氣混凝土砌塊》GB/T?11968-2020;
3.《墻體材料應用統一技術規范》GB 50574-2010;
4.《建筑設計防火規范》GB 50016-2014(2018年版)。
來源：杭州信達
