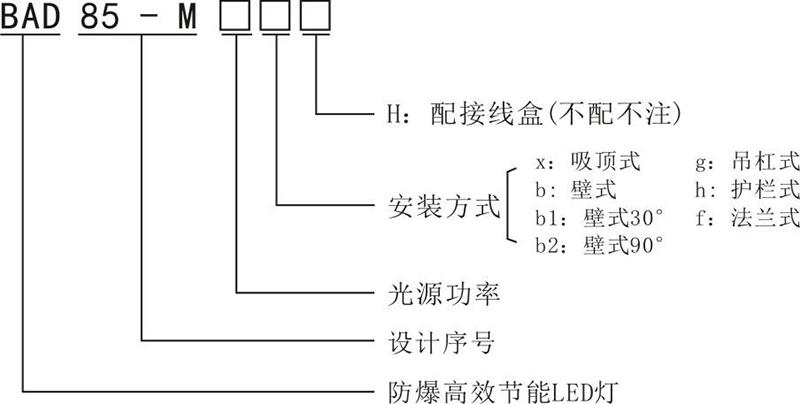

型號含義 Model implication
技術參數 Technical parameters
主要技術參數
|
防爆標志
|
Ex d e mb ⅡC T5 Gb
|
光 源
|
LED
|
|
額定電壓
|
AC 90~270V 、50Hz
|
色 溫
|
5500K
|
|
顯色指數
|
Ra>70
|
防護等級
|
IP65、*IP66
|
|
發光效率
|
＞90lm/W
|
防腐等級
|
WF1 、*WF2
|
|
引入口裝置
|
G3/4
|
功率因數
|
>0.9
|
|
接線端子
|
≤2.5平方毫米導線可靠連接
|
適用電纜外徑
|
ф10mm ～ ф14mm
|
|
接線端子
|
GB3836.1-2010 、 GB3836.2-2010、 GB3836.3-2010 、 GB3836.9-2014
|
產品規格
|
型 號
|
功率（W）
|
光通量
|
殼體類型
|
|
BAD-M30□
|
30
|
3000
|
Ⅰ
|
|
BAD-M40□
|
40
|
3980
|
|
BAD-M50□
|
50
|
4800
|
|
BAD-M60□
|
60
|
5790
|
Ⅱ
|
|
BAD-M70□
|
70
|
6580
|
|
BAD-M80□
|
80
|
7530
|
|
BAD-M100□
|
100
|
9300
|
Ⅲ
|
|
BAD-M120□
|
120
|
12300
|
|
BAD-M140□
|
140
|
13900
|
|
BAD-M150□
|
150
|
14300
|
產品特點 Features
* 鋁合金壓鑄殼體，表面高壓靜電噴塑；
* 高防腐性能的不銹鋼外露緊固件；
* 高硼硅物理鋼化玻璃透明罩，霧化防眩光設計、抗 4J 高能量沖擊
、抗熱聚變
、透光率高達
90%；
* 純隔爆結構，止口隔爆及螺紋隔爆形式，防爆性能更可靠
；
* 專業設計的配光系統，光效高、利用率高
、配合合理、照度均勻
；
* 光源腔、電源腔、接線腔三腔分離結構
，采用簡接引入方式
，設有獨立的接線腔；
* 可靠的內防護結構，確保在惡劣狀態時正常工作
；
* 合理的隔熱技術、特殊隔熱材料、有效隔離熱傳導
，保證產品可靠工作；
* 特制的恒流恒壓電源，寬電源輸入，恒功率輸出、具有恒流 、開路保護
、短路保護等功能；
* 高功率因數 ，cosφ≥0.98
；
* 配置多顆國際品牌 LED 模塊，合理排布 ，單向發光
，光線均勻柔和，光效>100lm/W
，顯色性
高 ，Ra>70；壽命長
，綠色環保
；
* 特殊的結構設計，籠架式接線端子側面緊固 、方便接線與維護
、并具有防松
、防震等功能；
* 柱狀散熱結構 ，光源腔與電源腔之間設置空氣對流孔
，利用空氣流動，有效散發光源腔的熱
量 ，確保燈具長壽命的工作
；
* 特制安全的內部接地系統結構，連通殼體與內部元件接地極 ，保證產品接地的可靠及使用安

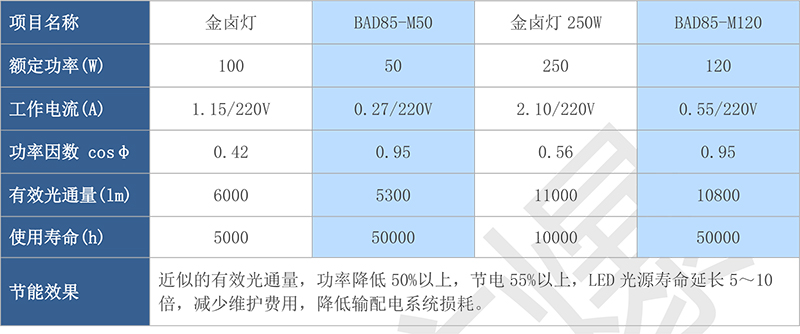

節能描述 Energy saving description

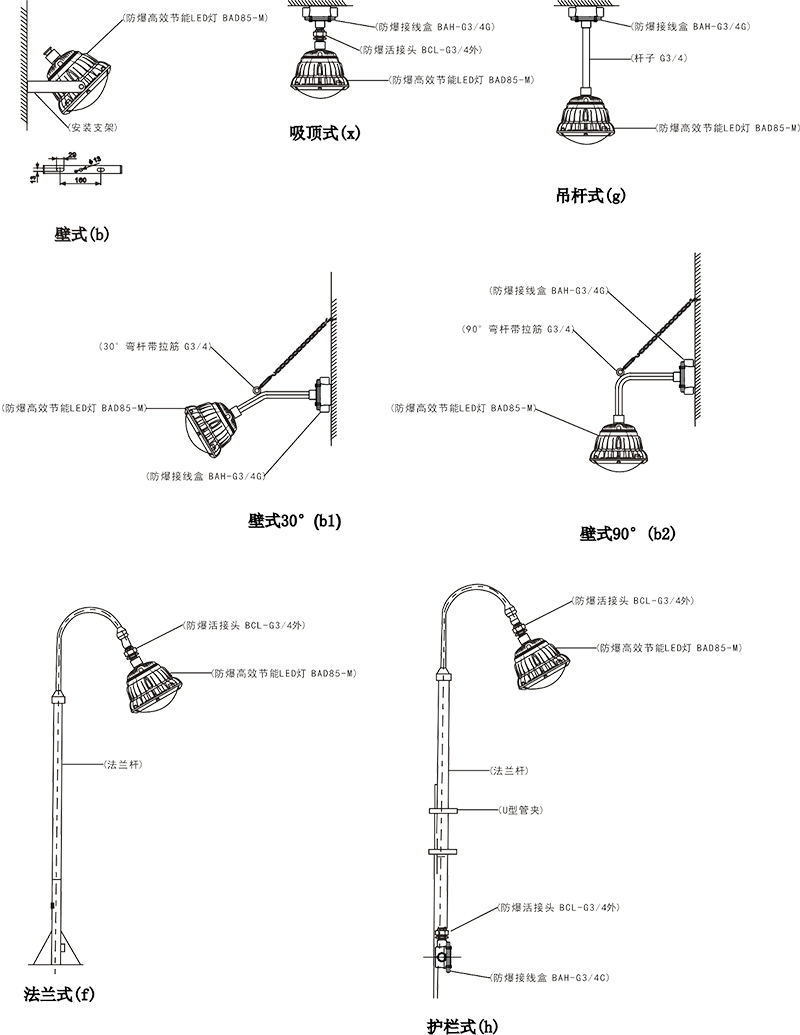

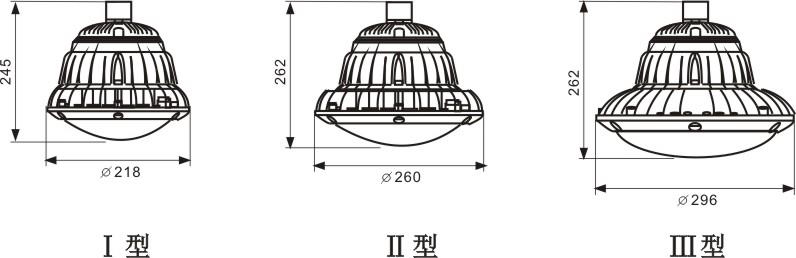

外形及安裝 Outline and mounting example
訂貨須知 Information for ordering
> 按照產品型號規格說明逐條選擇并注明防爆標志 ，
例如：需要防爆高效節能 LED 燈 100W 規格，吸頂式安裝，則產品型號為 BAD85-M100x ExdembⅡ
CT5 Gb。
> 本燈具出廠時已配光源。
> 壁式安裝也適用于座式、吸頂式等安裝方式。
> 如有其他特殊要求，請注明。
服務熱線：0577-61756669
pdf文件下載：
