適用范圍 Application

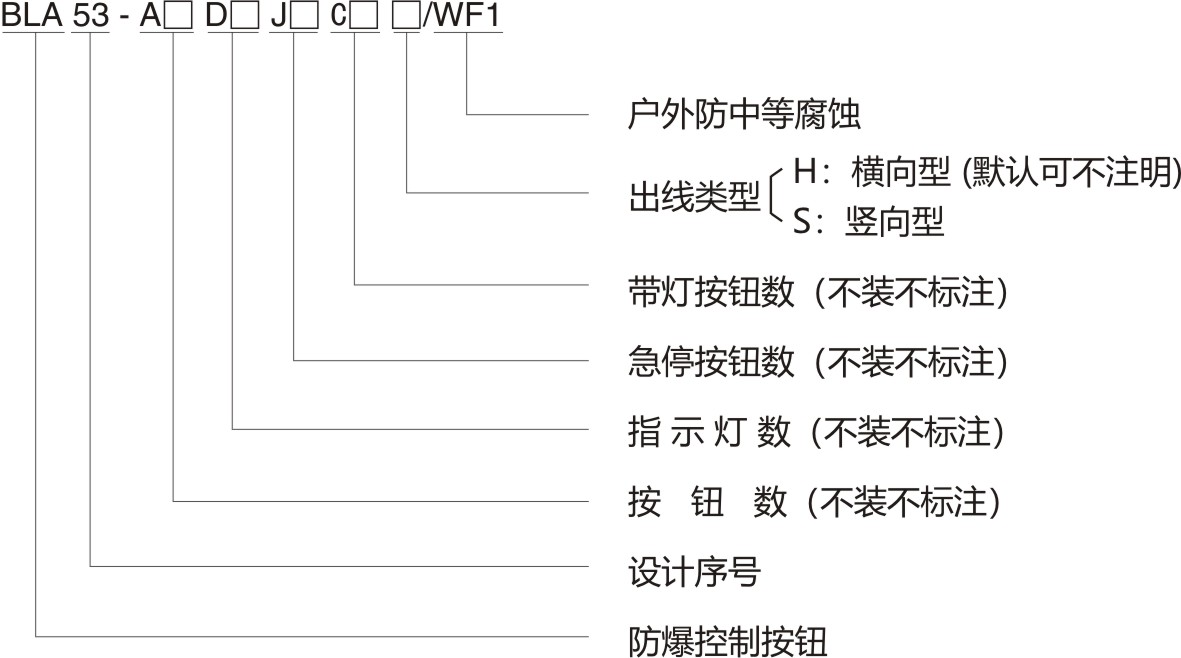

型號含義 Model implication
技術參數 Technical parameters
主要技術參數
防爆標志 | ExdeⅡCT6 Gb | 額定電壓 | AC220V/AC380V (如有特俗要求請注明) |
防護等級 | IP65 | 額定電流 | 10A |
防腐等級 | WF1 | 進出線口螺紋 | G3/4" |
使用類別 | AC-15、DC-13 | 適用電纜外徑 | φ9mm ~ φ14mm |
執行標準 | GB3836.1、GB3836.2、GB3836.3 |
常規規格選型列表
型 號 | 觸點數量 | 殼體類型 | 說 明 |
BLA53-J1 | 1常開、1常閉 | Ⅰ | 帶1個急停按鈕 |
BLA53-A1 | 1常開、1常閉 | Ⅰ | 帶1個綠色按鈕 |
BLA53-A2S | 2常開、2常閉 | Ⅱ | 帶1個紅色按鈕、1個綠色按鈕、豎向型 |
BLA53-A2H | 2常開、2常閉 | Ⅳ | 帶1個紅色按鈕、1個綠色按鈕,橫向型 |
BLA53-C2H | 2常開、2常閉 | Ⅳ | 帶1個紅色帶燈按鈕、1個綠色帶燈按鈕,橫向型 |
BLA53-A3S |
3常開 、3常閉
|
Ⅲ |
帶1個紅色按鈕 、1個綠色按鈕、1個黃色按鈕 、豎向型
|
BLA53-A2D1S | 2常開、2常閉 | Ⅲ |
帶1個紅色指示燈 、1個紅色按鈕 、1個綠色按鈕、豎向型
|
備注:以上表格所列只是本系列產品常規規格 ,其它規格可根據型號含義指定設計搭配 。
|
產品特點 Features
* 外殼采用 ZL102 鋁合金壓鑄成型,表面高壓靜電噴塑

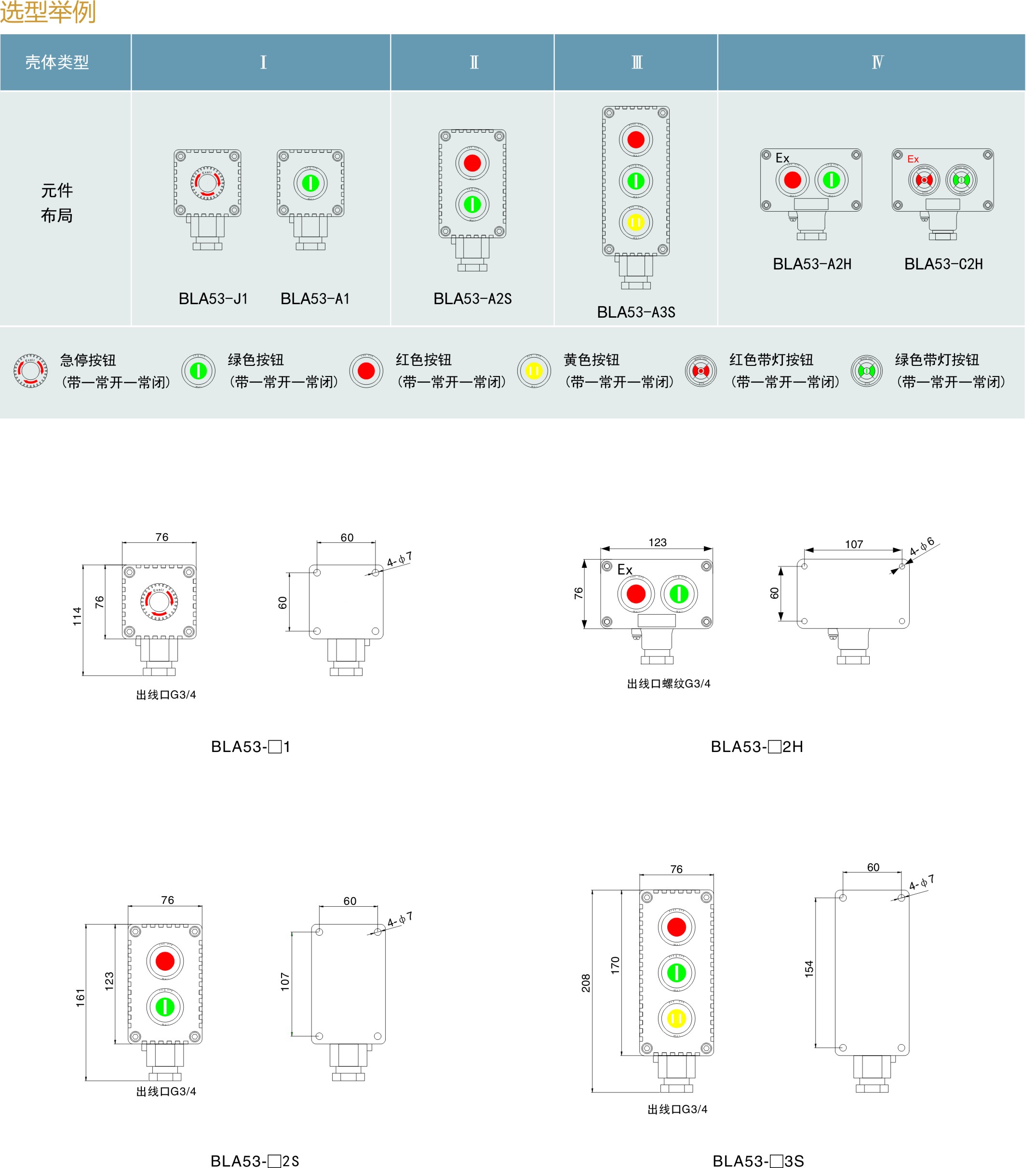

外形安裝尺寸舉例 Outline and mounting example
訂貨須知 Information for ordering
* 整體為復合型結構
* 鋼管或電纜布線均可。
> 例如:需要 防爆控制按鈕 帶1個紅色按鈕、1個綠按鈕和1個黃色按鈕,則產品型號規格為:BLA53-A3S。
