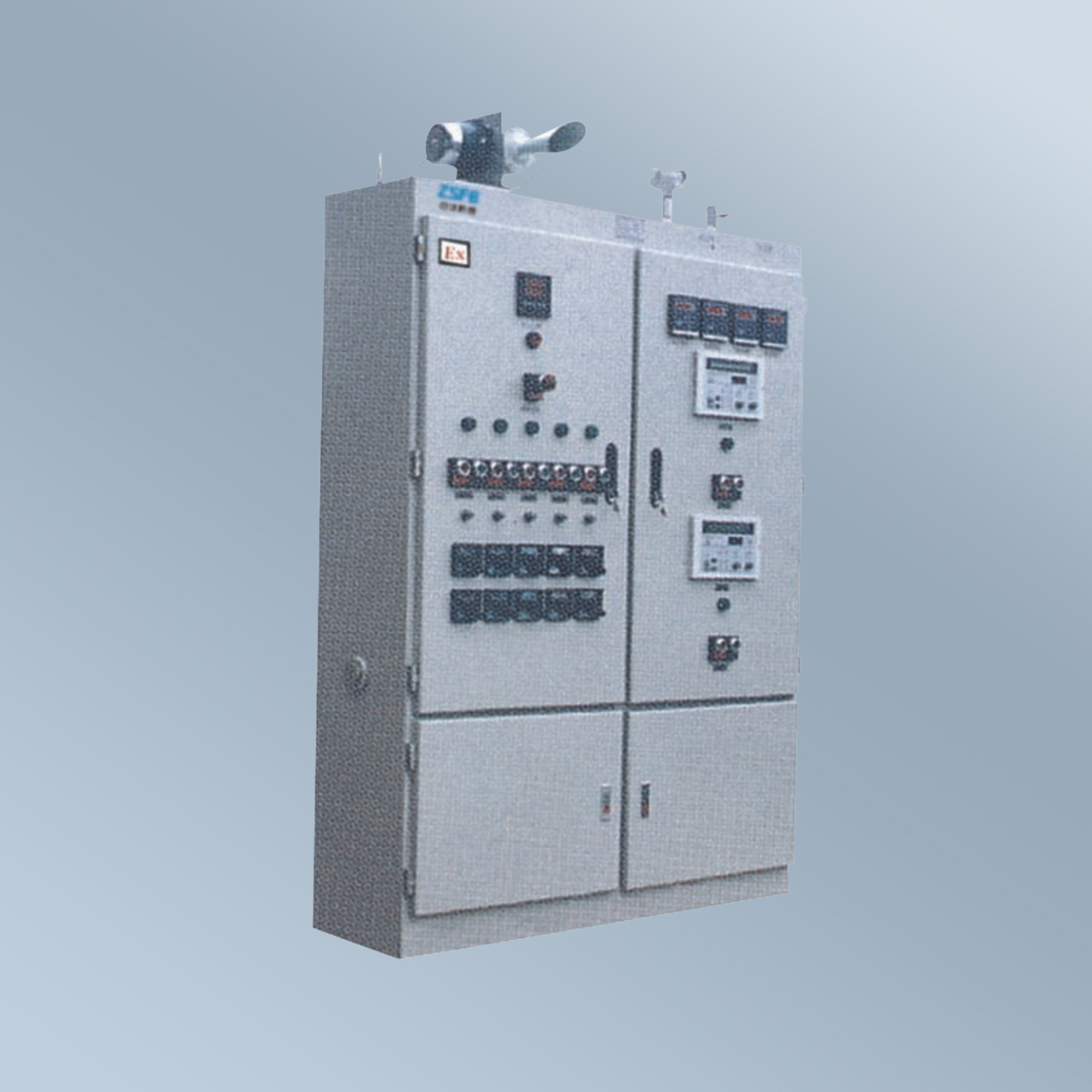

BSG 系列防爆配電柜 (ⅡB、ⅡC
、DIP)

防爆標志： ExdeⅡBT4 Gb

、ExdⅡCT4 Gb
防護等級： IP65

pdf文件下載：點擊下載

適用范圍

> 廣泛照明、動力配電

，也可以實現多路降壓起動配電并可實現計量和監測控制；
> 適用于爆炸性氣體環境 1 區

、2 區場所

；
> 適用于ⅡA、ⅡB

、ⅡC 類爆炸性氣體環境

；
> 適用于 T1~T4 組溫度組別；
> 要求 IIC 類請注明

。

型號含義

產品描述

ⅡB
執行標準：GB3836.1

、GB3836.2、GB3836.3

、IEC60079-0

、IEC60079-1、IEC60079-7

、EN60079-0

、EN60079-1、
EN60079-7
防爆標志：ExdeⅡBT4 Gb

、ExdⅡCT4 Gb
額定電壓： 220V/380V
支路電流：≤400
主回路電流：≤630A
防護等級：IP65

ⅡC
執行標準：GB3836.1

、GB3836.2、GB3836.3

、IEC60079-0

、IEC60079-1、IEC60079-7

、EN60079-0

、EN60079-1、
EN60079-7
防爆標志：ExdeⅡBT4 Gb

、ExdⅡCT4 Gb
額定電壓： 220V/380V
支路電流：≤400
主回路電流：≤630A
防護等級：IP65

產品特點

柜體外殼采用優質鋼板焊接成型

，表面高壓近點噴塑。內裝各種防爆電器

，可按照用戶提供的電器原理圖及主要技術參數制定配電柜的外形尺寸并選用相應的防爆電器

，可根據要求制作成面板上直接操作或開門后直接操作等形式

。
常見方案舉例：
a、多路動力（照明）配電型
通過將多個防爆斷路器或動力（照明）配電箱及數個防爆接線箱組合

，可在電壓 380V

，電流 630A 的三相交流 50Hz 配電系統中實現動力、照明配電設備的電能轉換分配及控制

；
b

、多路電磁起動配電型
通過將多個防爆電磁起動器或起動箱和防爆斷路器、操作住和防爆接線箱等組合

，可在電壓 380V 的三相交流 50Hz 的配電系統中實現動配送及電動機的集中控制

，支路最大可達 160A，可根據用戶要求實現遠距離控制

，并可根據要求加裝信號燈

、電壓表、電流表等監控裝置

；
c

、多路降壓起動配電型
將防爆降壓起動箱置于防爆柜中，實現對交流 50Hz

、電壓為 380V

，電路中容量為 95KW 及以下的三相鼠籠型電動機的不頻繁的降壓起動，具有短路

、缺相

、過流堵轉等保護功能，可用手動

、自動和遠控等多種方式來控制

；
d、計量

、監測控制型
通過內裝各種防爆電表或各種二次儀表

，從而實現對電路中的參數、壓力

、溫度等各種物理量的計算和監測

；
e、混合型
根據用戶要求

，將相應的防爆電器組合

，從而滿足用戶現場的需要。

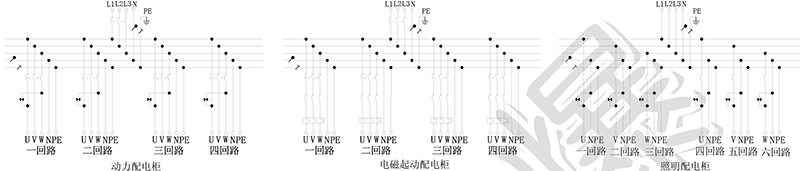

電氣原理圖舉例

訂貨須知

> 請?zhí)峁┊a(chǎn)品電氣原理圖

；
> 按用戶要求

，選裝相應防爆電器產品；
> 配電柜一般為落地式安裝

，有特殊要求請注明

。
