適用范圍

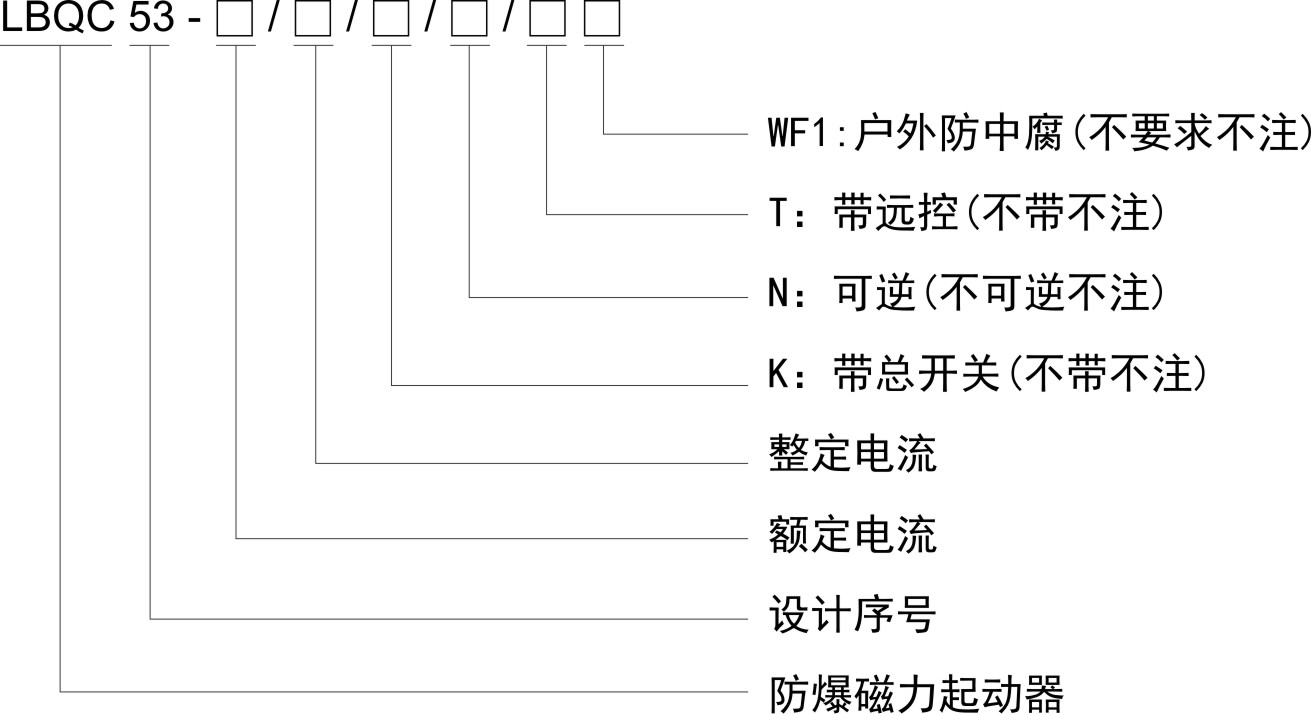

型號含義
產品特點
* 外殼采用 ZL102 鋁合金壓鑄成型,表面高壓靜電噴塑;
* 內裝交流接觸器,熱繼電器,自復位萬能轉換開關,以及控制按鈕,帶總開關時還裝有高分斷小型斷路器;
技術參數? LBQC53-□/□ (ⅡB)
主要技術參數
常規規格選型列表

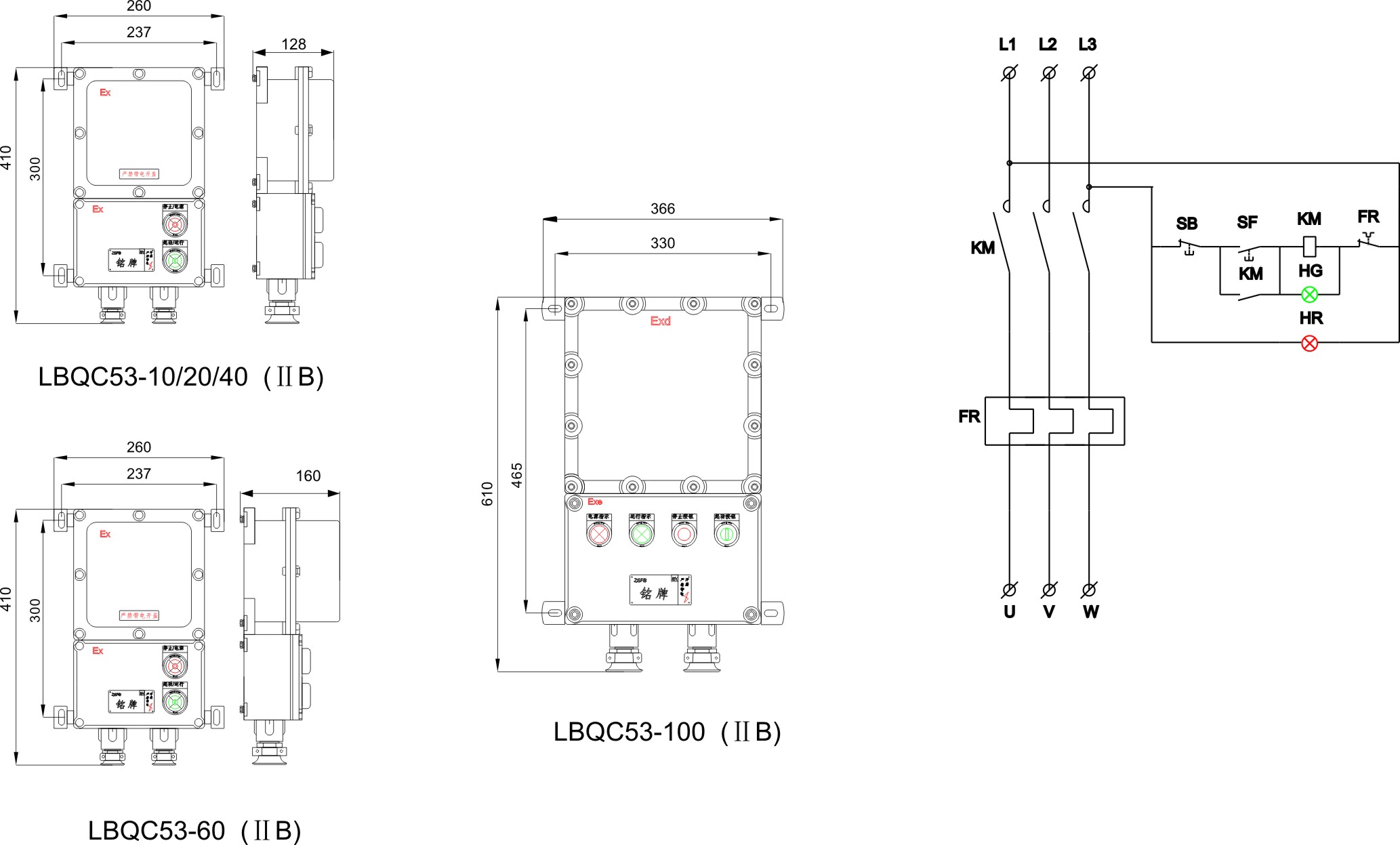

外形及安裝尺寸舉例
技術參數? LBQC53-□/□N (ⅡB)
主要技術參數
常規規格選型列表

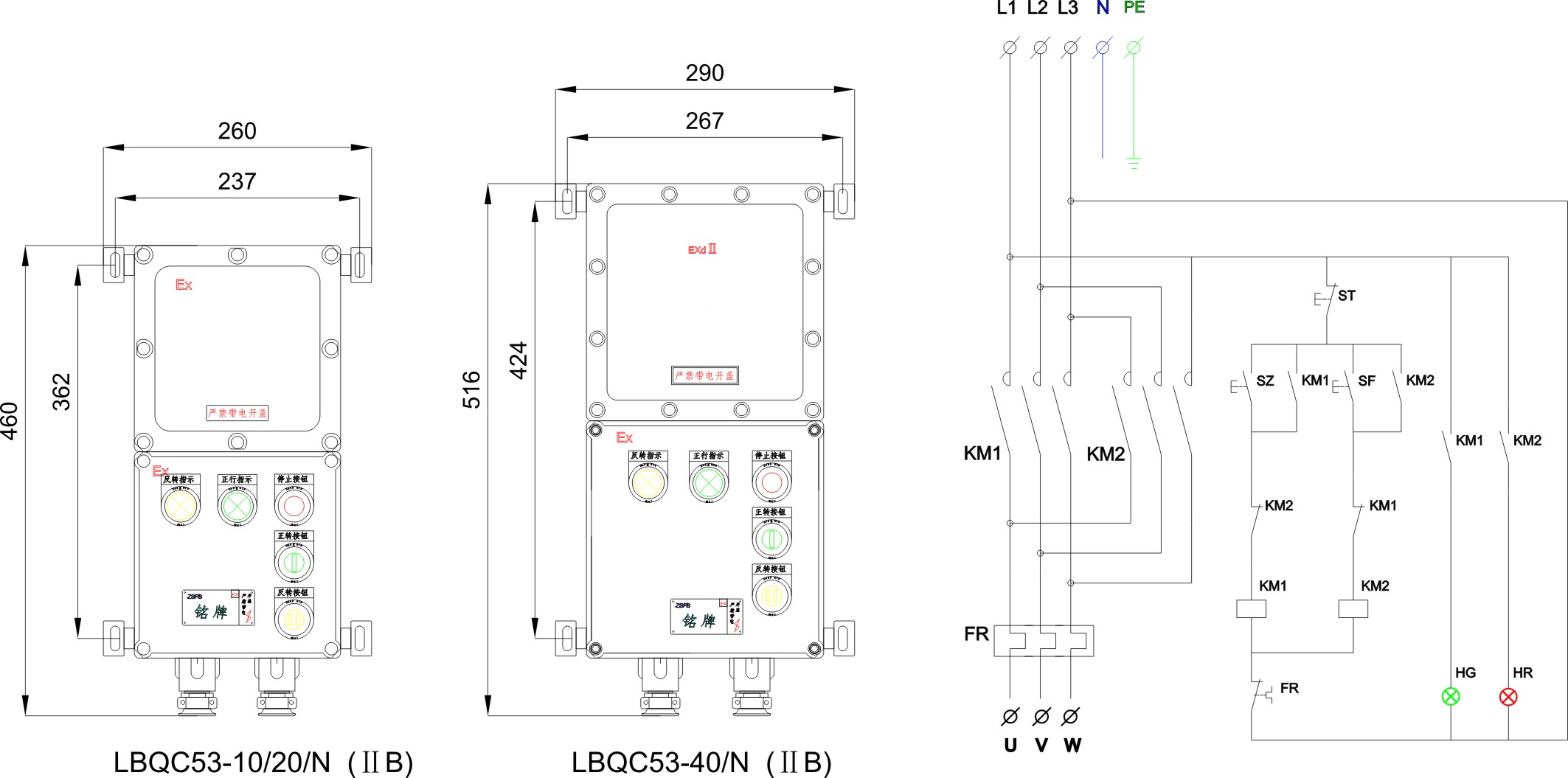

外形及安裝尺寸舉例
技術參數? LBQC53-□/□ (ⅡC)
主要技術參數
常規規格選型列表

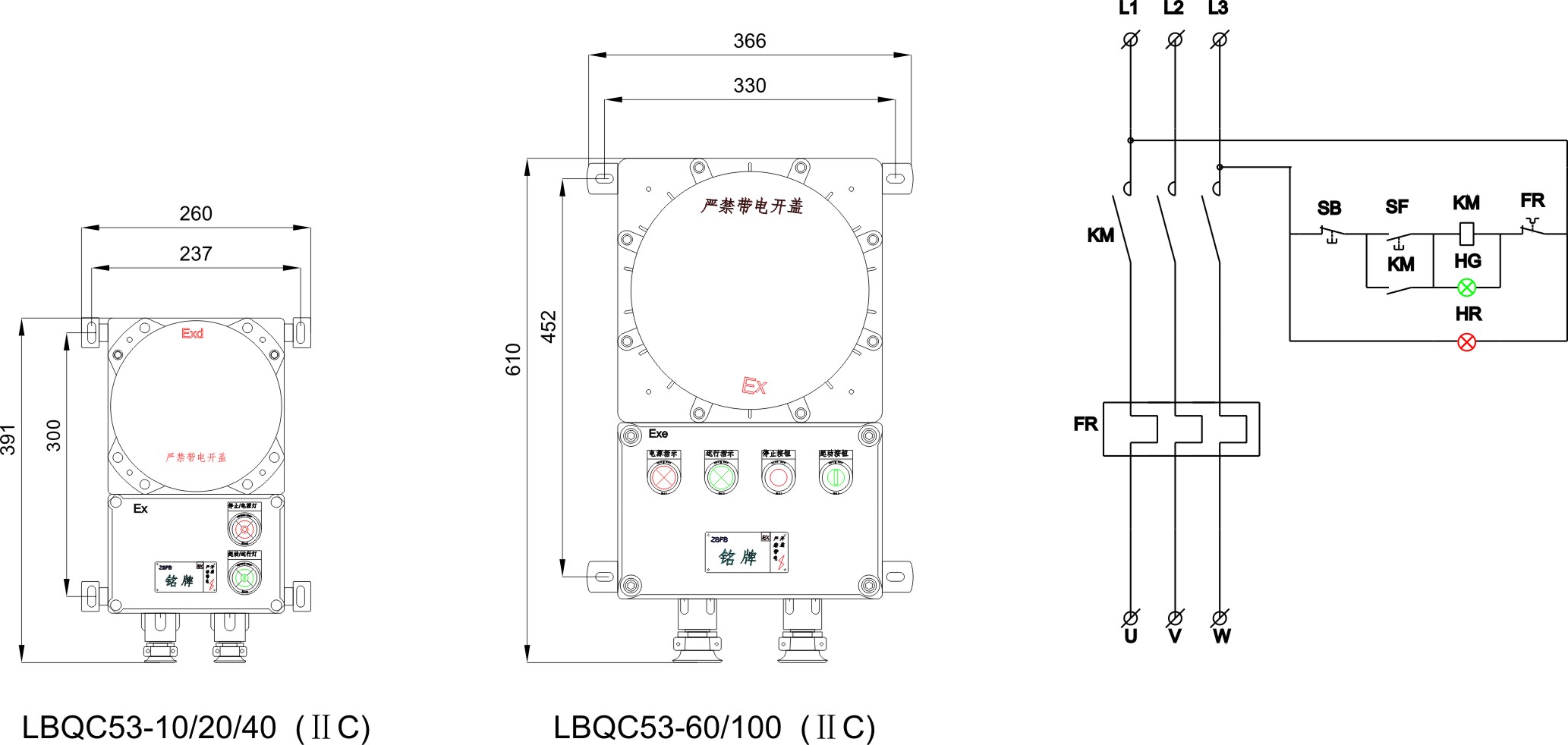

外形及安裝尺寸舉例
訂貨須知
> 請根據“型號規格含義”,注明所需產品具體型號規格和數量;
* 可控制交流 50HZ,380V 三相異步電動機的直接起動停止,并具有過載和斷相及失壓保護
* 可帶遠控
* 鋼管或電纜布線均可。
* 最大電流可至 63A
外殼材質
鋁合金
防爆等級
Ex d e ⅡB T4 Gb
安裝方式
掛? ? ?式
防護等級
IP65
額定電壓
AC380V? 50/60Hz
進出線口方向
下進下出
額定電流
12A
內裝原件
接觸器
執行標準
GB3836.1
型號規格
控制電機最大功率(KW)
接觸器額定電流(A)
熱繼電器整點電流調節范圍(A)
出線口螺紋
電纜外徑
LBQC53-10/□
4
12
6.8~11
G3/4
φ10~φ14
LBQC53-20/□
7.5
25
14~22
G3/4
φ10~φ14
LBQC53-40/□
11
38
28~45
G1
φ12~φ18
LBQC53-60/□
18.5
65
45~63
G1 1/4
φ18~φ26
LBQC53-100/□
30
95
75~120
G1 1/2
φ22~φ32
外殼材質
鋁合金
防爆等級
Ex d e ⅡB T4 Gb
安裝方式
掛? ? ?式
防護等級
IP65
額定電壓
AC380V? 50/60Hz
進出線口方向
下進下出
額定電流
12A
內裝原件
接觸器、熱繼電器、接線端子、帶燈按鈕
執行標準
GB3836.1、GB3836.2、GB3836.3
型號規格
控制電機最大功率(KW)
接觸器額定電流(A)
熱繼電器整點電流調節范圍(A)
出線口螺紋
電纜外徑
LBQC53-10/□N
4
12
6.8~11
G3/4
φ10~φ14
LBQC53-20/□N
7.5
25
14~22
G3/4
φ10~φ14
LBQC53-40/□N
11
38
28~45
G1
φ12~φ18
外殼材質
鋁合金
防爆等級
Ex d e ⅡC T4 Gb
安裝方式
掛? ? ?式
防護等級
IP65
額定電壓
AC380V? 50/60Hz
進出線口方向
下進下出
額定電流
12A、25A、38A、65A、95A
內裝原件
接觸器、熱繼電器、接線端子、帶燈按鈕
執行標準
GB3836.1、GB3836.2、GB3836.3
型號規格
控制電機最大功率(KW)
接觸器額定電流(A)
熱繼電器整點電流調節范圍(A)
出線口螺紋
電纜外徑
LBQC53-10/□
4
12
6.8~11
G3/4
φ10~φ14
LBQC53-20/□
7.5
25
14~22
G3/4
φ10~φ14
LBQC53-40/□
11
38
28~45
G1
φ12~φ18
LBQC53-60/□
18.5
65
45~63
G1 1/4
φ18~φ26
LBQC53-100/□
30
95
75~120
G1 1/2
φ22~φ32
> 請注明防爆標志。
> 請注明熱繼電器脫扣電流整定值,如不注明出廠將整定為熱繼電器刻度的 3/4 處;
> 當所需參數與選型表不一致時請注明
