產品中心
BAH 系列防爆接線盒 (ⅡB,DIP)
防護等級: IP54

適用范圍? Appliction

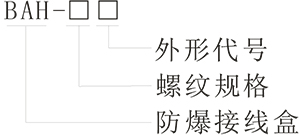

型號含義? Model implication
技術參數? Technical parameters
防爆標志 | Ex d ⅡB T6 Gb | 額定電壓 | AC380V/220V |
防護等級 | IP54 | 額定電流 | 20A |
接線端子數 | 4 | 進出線口螺紋 | G1/2、G3/4、G1、G1 1/4、G1 1/2、G2 |
執行標準 | GB3836.1、GB3836.2 |

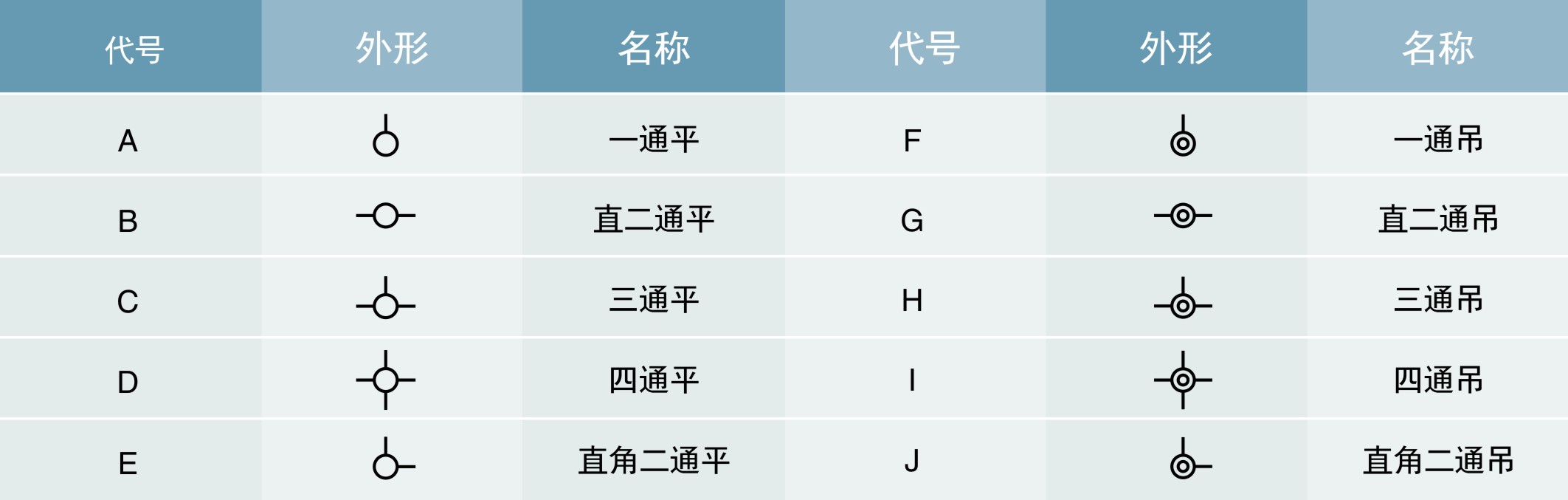

外形代號 Outline code
標注舉例:

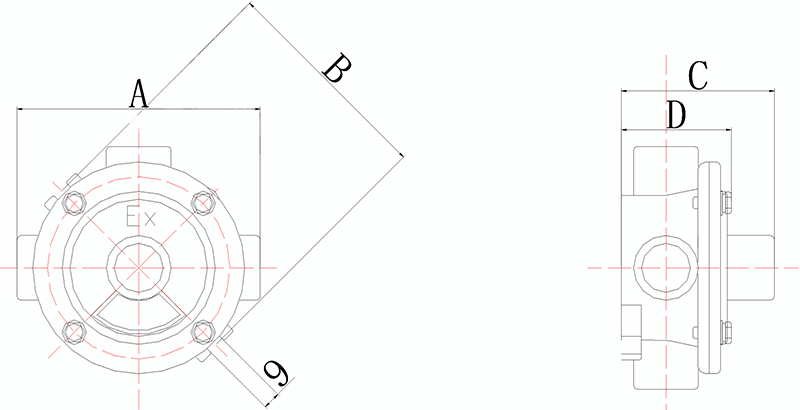

安裝尺寸? Outline and mounting example
訂貨須知??Information for ordering
> 按照產品型號規格逐條選擇并注明防爆標志
> BAH-G1/2″B 含義:BAH 防爆接線盒,管螺紋 G1/2″直二通平蓋。
> BAH-G3/4″J 含義:BAH 防爆接線盒,管螺紋 G3/4″直角二通吊蓋。
注:
> “○”表示平蓋,“◎”表示吊蓋;
> 通頭一般為管螺紋
> 吊蓋通頭:G1/2″規格產品吊蓋通頭為 G1/2″
電纜外徑
管螺紋
A
B
C
D
8~10
G1/2
124
97
78
56
10~14
G3/4
124
97
78
56
12~17
G1
124
97
78
56
15~23
G1 1/4
134
103
--
76
17~26
G1 1/2
--
--
--
--
25~35
G2
--
--
--
--
> 常規供貨為鋁合金材質
> 吊蓋通頭:G1/2″規格產品吊蓋通頭為 G1/2″,其它規格產品吊蓋通頭為 G3/4″
