pdf文件下載：適用范圍
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于可燃性粉塵環境 20 區、21 區、22 區場所
> 適用于ⅡA

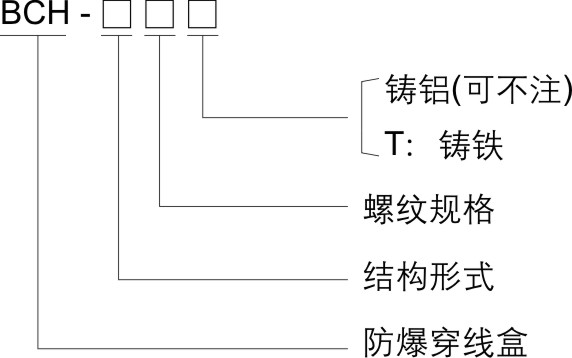

型號含義
主要技術參數
| 防爆標志 | Ex e ⅡC Gb/Ex tD A21 IP65 |
| 防護等級 | IP65 |
| 結構形式 |
A 、B 、C、D 、E 、F、G 、H
|
| 執行標準 |
GB12476.1 、GB12476.5、GB3836.1 、GB3836.3
|
產品特點
* 鑄鋁合金或鑄鋼外殼
外形安裝尺寸
訂貨須知
> 按照產品型號逐條選擇并注明防爆標志及結構形式
* 外殼材質有鋁合金和鑄鋼兩種形式
* 結構形式多樣

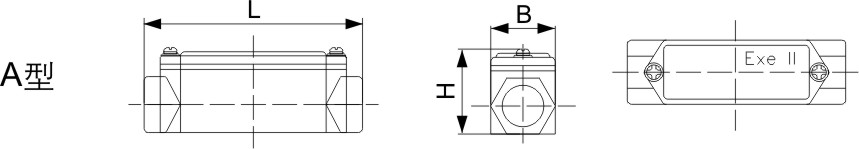

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-A1/2□
105
31
41
G3/4
20
BCH-A3/4□
125
37
46
G1
25
BCH-A1□
139
46
54
G1 1/4
32
BCH-A1 1/4□
182
54
65
G1 1/2
40
BCH-A1 1/2□
176
60
71
G2
50
BCH-A2□
204
72
83
G2 1/2
70
BCH-A2 1/2□
246
86
104
G3
80
BCH-A3□
282
102
120
G4
100
BCH-A4□
300
120
135

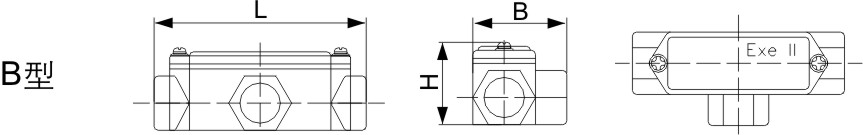

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-B1/2□
105
47
41
G3/4
20
BCH-B3/4□
125
52
46
G1
25
BCH-B1□
139
62
54
G1 1/4
32
BCH-B1 1/4□
182
71
65
G1 1/2
40
BCH-B1 1/2□
176
80
71
G2
50
BCH-B2□
204
94
83
G2 1/2
70
BCH-B2 1/2□
246
121
104
G3
80
BCH-B3□
282
137
120
G4
100
BCH-B4□
300
145
135

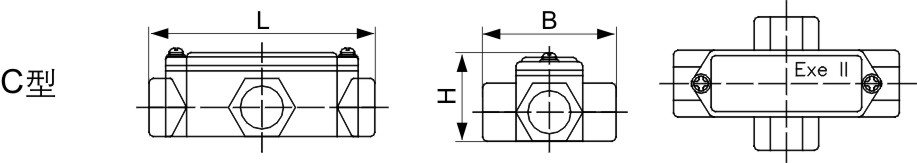

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-C1/2□
105
62
41
G3/4
20
BCH-C3/4□
125
66
46
G1
25
BCH-C1□
139
79
54
G1 1/4
32
BCH-C1 1/4□
182
88
65
G1 1/2
40
BCH-C1 1/2□
176
100
71
G2
50
BCH-C2□
204
115
83
G2 1/2
70
BCH-C2 1/2□
246
156
104
G3
80
BCH-C3□
282
172
120
G4
100
BCH-C4□
300
180
135

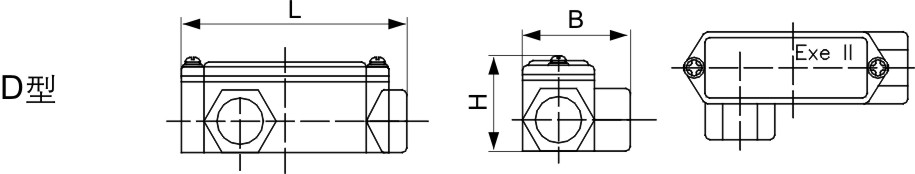

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-D1/2□
98
47
41
G3/4
20
BCH-D3/4□
117
52
46
G1
25
BCH-D1□
129
62
54
G1 1/4
32
BCH-D1 1/4□
129
63
65
G1 1/2
40
BCH-D1 1/2□
166
80
71
G2
50
BCH-D2□
194
91
83
G2 1/2
70
BCH-D2 1/2□
211
121
104
G3
80
BCH-D3□
247
137
120
G4
100
BCH-D4□
275
145
135

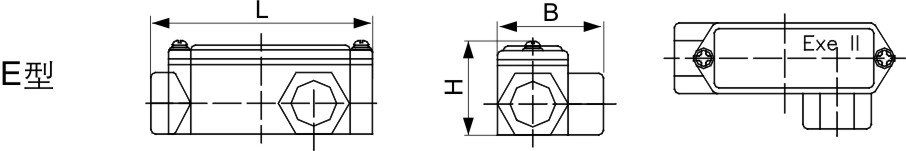

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-E1/2□
98
47
41
G3/4
20
BCH-E3/4□
117
52
46
G1
25
BCH-E1□
129
62
54
G1 1/4
32
BCH-E1 1/4□
129
63
65
G1 1/2
40
BCH-E1 1/2□
166
80
71
G2
50
BCH-E2□
194
90
83
G2 1/2
70
BCH-E2 1/2□
211
121
104
G3
80
BCH-E3□
247
137
120
G4
100
BCH-E4□
275
145
135

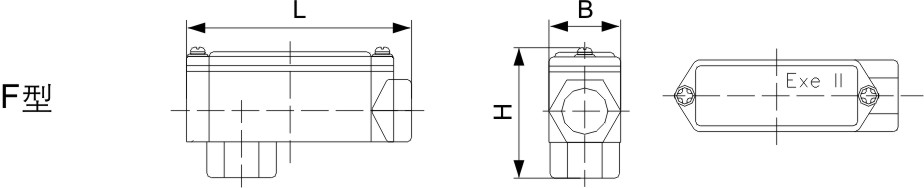

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-F1/2□
98
31
57
G3/4
20
BCH-F3/4□
117
37
64
G1
25
BCH-F1□
130
46
71
G1 1/4
32
BCH-F1 1/4□
163
54
81
G1 1/2
40
BCH-F1 1/2□
166
60
91
G2
50
BCH-F2□
194
72
105
G2 1/2
70
BCH-F2 1/2□
211
86
139
G3
80
BCH-F3□
247
102
155
G4
100
BCH-F4□
275
120
160

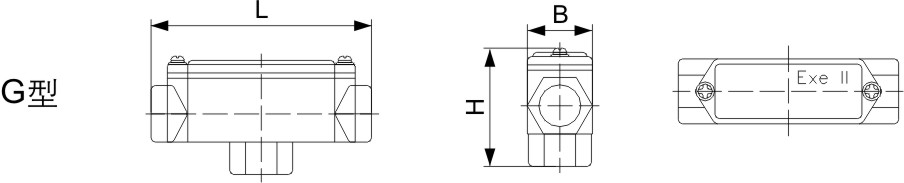

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-G1/2□
105
31
57
G3/4
20
BCH-G3/4□
125
37
64
G1
25
BCH-G1□
139
46
71
G1 1/4
32
BCH-G1 1/4□
170
54
81
G1 1/2
40
BCH-G1 1/2□
176
60
91
G2
50
BCH-G2□
204
72
105
G2 1/2
70
BCH-G2 1/2□
246
86
139
G3
80
BCH-G3□
282
102
155
G4
100
BCH-G4□
300
120
160

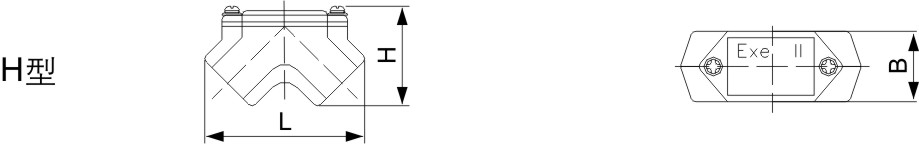

進線口螺紋
管子內徑
鑄鋁型號
外形尺寸
L
B
H
G1/2
15
BCH-H1/2□
69
27
43
G3/4
20
BCH-H3/4□
81
33
48
G1
25
BCH-H1□
100
40
60
G1 1/4
32
BCH-H1 1/4□
120
49
84
G1 1/2
40
BCH-H1 1/2□
130
57
71
G2
50
BCH-H2□
168
70
83
G2 1/2
70
BCH-H2 1/2□
246
86
104
G3
80
BCH-H3□
282
102
120
G4
100
BCH-H4□
300
102
135
> 常規供貨為鋁合金材質，要求鑄鋼材質時請注明
